新聞中心
聯(lián)系我們
合肥華誼保溫建材有限公司
公司電話：0551-64523156
銷售熱線：13956091608 高經(jīng)理
公司郵箱：hfhuayi@163.com
官方網(wǎng)址：m.xgyedu.cn/
門市地址：合肥市合裕路與當(dāng)涂路交叉口西北角（座北朝南）
難點(diǎn)答疑：建筑保溫砂漿空鼓、脫落的原因及應(yīng)對措施

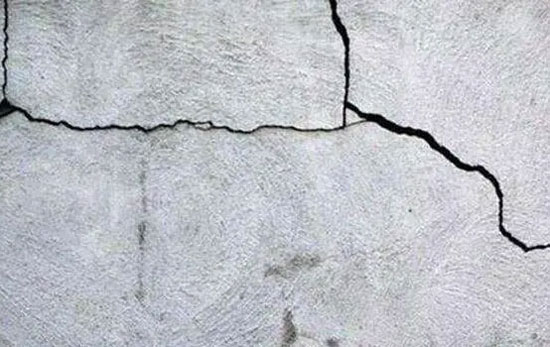

摘自：華誼保溫建材 時(shí)間：2023-09-18 瀏覽：建筑外墻保溫砂漿空鼓、開裂甚至脫落的問題，一直以來都是工程質(zhì)量頑疾。究其原因，合肥保溫材料公司小編認(rèn)為有如下幾個(gè)因素不能忽視：
1、保溫砂漿用于工程，并非是一種單一屬性的材料，因?yàn)樗际且?ldquo;系統(tǒng)”的一部分用于工程。在這個(gè)“保溫系統(tǒng)”中，還要用到其他材料如界面砂漿、抗裂砂漿，抗裂網(wǎng)片甚至飾面涂料等材料。但工程現(xiàn)場經(jīng)常出現(xiàn)供應(yīng)商不能成套供應(yīng)的情況，就是材料互相之間性能匹配不佳，造成系統(tǒng)各個(gè)構(gòu)造層之間變形差異較大，不相容。
構(gòu)造層間產(chǎn)生剪應(yīng)力，當(dāng)剪應(yīng)力超過兩層結(jié)構(gòu)間黏合產(chǎn)生的抗剪強(qiáng)度，部分結(jié)合面會形成空鼓，直至產(chǎn)生開裂現(xiàn)象。
2、工程現(xiàn)場普遍存在砂漿攪拌時(shí)間不足問題，致使各組分材料在漿體內(nèi)分散不均勻，砂漿中有效組分未能充分發(fā)揮其作用。保溫砂漿上墻后保水性能比較差，造成水分局部集中于界面層，容易造成空鼓。
3、抹灰基層清理馬虎、不干凈?；炷粱鶎颖砻孢€殘存脫模劑，砌體基層表面殘留有砌筑后產(chǎn)生的水泥漿等等，這些因素都會造成抹灰層空鼓。
所以想克服空鼓、開裂質(zhì)量頑疾，還要從材料和工藝兩方面入手：
1、進(jìn)場的原材料要具備主要原材料的合格證明，并及時(shí)委托檢測機(jī)構(gòu)進(jìn)行各項(xiàng)性能的見證取樣送檢工作，檢測合格后方能用于工程。
2、采用機(jī)械攪拌界面砂漿，嚴(yán)格按照產(chǎn)品說明配比拌制。

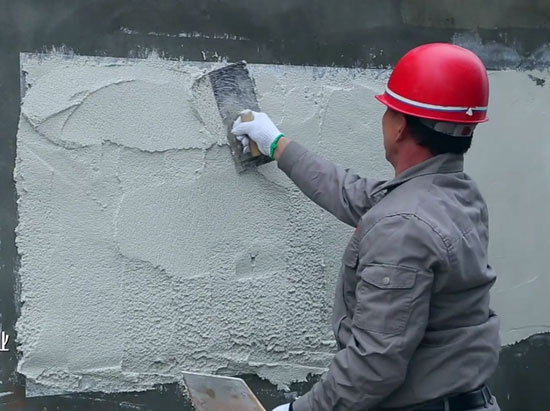

3、分層施工，每遍厚度不宜超過20 mm 。第一遍首先施工約7 mm，注意壓實(shí)，待保溫砂漿適當(dāng)收水后抹至15 mm。
保溫系統(tǒng)的各個(gè)構(gòu)造層界面拉毛處理，宜在抹第一遍抗裂砂漿時(shí)，使用齒形抹刀抹出水平槽痕。
4、一定要在規(guī)定時(shí)間內(nèi)把拌制好的各種砂漿使用完，防止出現(xiàn)超過規(guī)定時(shí)間后通過隨意加水繼續(xù)使用現(xiàn)象，要避免因?yàn)闈{料離析在結(jié)合面上流動(dòng)而形成空鼓的情況。
5、保溫砂漿完工后，保溫砂漿顏色為灰白時(shí)，必須保濕養(yǎng)護(hù)3天。夏季高溫施工期間，在保溫層上墻 24 小時(shí)后應(yīng)灑水養(yǎng)護(hù)，防止表面出現(xiàn)風(fēng)化和龜裂現(xiàn)象。
6、外墻墻面大面積抹灰，如果設(shè)計(jì)中沒有要求做分隔縫，要積極與業(yè)主、設(shè)計(jì)單位溝通，建筑層與層之間設(shè)置水平分隔縫（層高線），在窗戶與窗戶之間設(shè)置垂直分隔縫。以此抵消由于溫濕度、風(fēng)壓、結(jié)構(gòu)突變、自身干縮等原因產(chǎn)生的應(yīng)力。
聲明：本網(wǎng)站發(fā)布的內(nèi)容(圖片、視頻和文字)以原創(chuàng)、轉(zhuǎn)載和分享網(wǎng)絡(luò)內(nèi)容為主，如果涉及侵權(quán)請盡快告知，我們將會在第一時(shí)間刪除。文章觀點(diǎn)不代表本網(wǎng)站立場，如需處理請聯(lián)系客服。電話：139-5609-1608。
本站全力支持關(guān)于《中華人民共和國廣告法》實(shí)施的“極限化違禁詞”的相關(guān)規(guī)定，且已竭力規(guī)避使用“違禁詞”。故即日起凡本網(wǎng)站任意頁面含有極限化“違禁詞”介紹的文字或圖片，一律非本網(wǎng)站主觀意愿并即刻失效，不可用于客戶任何行為的參考依據(jù)。凡訪客訪問本網(wǎng)站，均表示認(rèn)同此條款！反饋郵箱：hfhuayi@163.com。
掃一掃 手機(jī)網(wǎng)站
